Análisis y Diseño de una Base de Datos con el Modelo Relacional

1- IDENTIFICAR LAS TABLAS

Consiste en identificar todos los sustantivos que se encuentren en la descripcion del problema, teniendo en cuenta que se pueda almacenar datos de personas, animales, cosas u organizaciones.

2- ANÁLISIS DE PAREJAS

En este punto se relacionan las parejas de tablas para poder identificar los tipos de relaciones que existen entre ellas, procurando siempre dejarlas en la forma de 1 a muchos.

3- DIAGRAMA ENTIDAD RELACIÓN (DER)

Consiste en unificar el análisis de parejas construyendo un solo diagrama.

4- MAPEO

Consiste en identificar los campos o columnas de cada tabla, teniendo en cuenta el tipo de dato y longitud de cada uno de ellos. En este punto se debe identificar la llave primaria y en su caso la llave foránea de cada tabla.

EJEMPLO

En la clase de ciencias se desea construir una base de datos la cual permita organizar y agilizar la información de los animales vertebrados que se nombran en la clase, teniendo en cuenta la clasificación la cual se presenta en la siguiente forma:

1. Mamíferos
2. Aves
3. Peces
4. Anfibios
5. Reptiles

1- IDENTIFICAR LAS TABLAS

• Animal
• Clasificación

2- ANÁLISIS DE PAREJAS

3- DIAGRAMA ENTIDAD RELACIÓN

Para este caso el mapeo es igual al análisis de parejas ya que solamente se encontraron 2 tablas

4. MAPEO

Se inicia por las tablas con cardinalidad 1 y se identifican las llaves primarias y foraneas

PK = Primary Key = Llave primaria
FK = Foreign Key = Llave foránea

Tbl_clasificacion

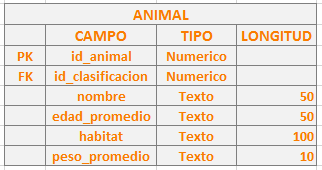

Tbl_animal

Con este previo análisis ya se puede proceder a construir la base de datos en un SGBD.
